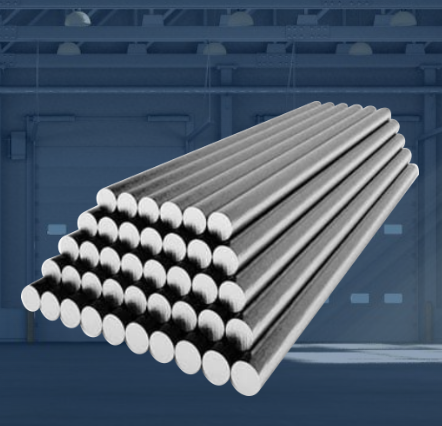

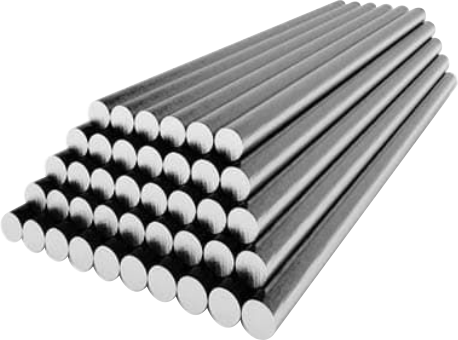

ПРОКАТ КАЛИБРОВАННЫЙ КРУГЛЫЙ ГОСТ 7417-75

ИЗГОТАВЛИВАЮТ ИЗ РАЗЛИЧНЫХ МАРОК СТАЛИ:

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Image is not available

1. Калиброванный прокат круглого сечения производится диаметром от 3,0 до 70 мм в прутках и мотках.

2. Группы качества поверхности (В, Б, А-редко) представлены в таблице 5 и должны указываться в заказе.

3. Квалитет (величина допустимых отклонений от диаметра, размера):
h12, h11, h10, h9 - чем больше цифра, тем грубее.
Подробнее: Сортамент и предельные отклонения калиброванного проката круглого сечения - (таблица 1).

4. По заказу потребителя калиброванный прокат может поставляться как в нагартованном (без отжига)‚ так и в термообработанном (отоженном) состоянии.
Нормы механических свойств (твердость, прочностные свойства) термически обработанных (нормализованных, нормализованных с отпуском, закаленных, закаленных с отпуском) образцов калиброванного проката устанавливаются соглашением сторон или по соответствующим стандартам. Поверхность калиброванного проката должна быть чистой, гладкой, без трещин, плен, закатов и окалины.
Подробнее: Механические свойства калиброванного проката
Химический состав калиброванной стали должен соответствовать требованиям таблицы 4.

5. В зависимости от назначения прутки калиброванного проката круглого, шестигранного и квадратного сечений изготовляются мерной, кратной мерной и немерной длины.
Отгрузка калиброванного проката потребителям производится в мотках массой до 1000 кг, пруткового металла в пачках массой 5000 кг.

6. Консервация или без консервации.

7. В упаковке (жёсткая или мягкая) или без упаковки.

ГОСТ 1050-2013 - для углеродистой конструкционной стали.
ГОСТ 1051-73 - калиброванный прокат из простых марок стали (холодная мех. обработка).
ГОСТ 4543-71 - для легированной конструкционной стали.
ГОСТ 1414-75 - для стали с повышенной и высокой обрабатываемостью резанием.
ГОСТ 10702-78 - для сталей холодного выдавливания и высадки.
ГОСТ 14959-79 - для рессорно-пружинных сталей.

Image is not available
Image is not available

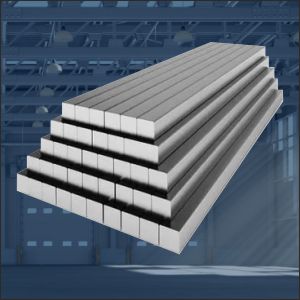

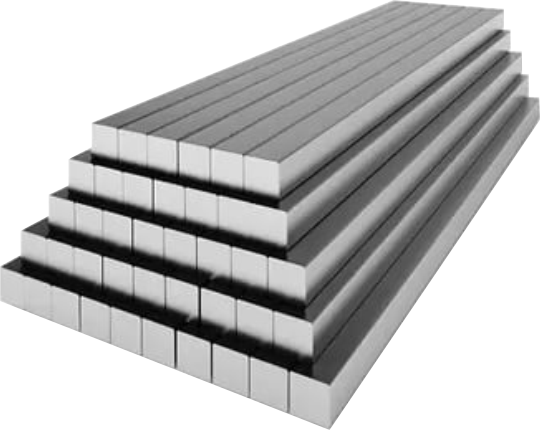

ПРОКАТ КАЛИБРОВАННЫЙ КВАДРАТ ГОСТ 8559-75

ИЗГОТАВЛИВАЮТ ИЗ РАЗЛИЧНЫХ МАРОК СТАЛИ:

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Image is not available

1. Калиброванный прокат круглого сечения производится диаметром от 3,0 до 70 мм в прутках и мотках.

2. Группы качества поверхности (В, Б, А-редко) представлены в таблице 5 и должны указываться в заказе.

3. Квалитет (величина допустимых отклонений от диаметра, размера):
h12, h11, h10, h9 - чем больше цифра, тем грубее.
Подробнее: Сортамент и предельные отклонения калиброванного проката круглого сечения - (таблица 1).

4. По заказу потребителя калиброванный прокат может поставляться как в нагартованном (без отжига)‚ так и в термообработанном (отоженном) состоянии.
Нормы механических свойств (твердость, прочностные свойства) термически обработанных (нормализованных, нормализованных с отпуском, закаленных, закаленных с отпуском) образцов калиброванного проката устанавливаются соглашением сторон или по соответствующим стандартам. Поверхность калиброванного проката должна быть чистой, гладкой, без трещин, плен, закатов и окалины.
Подробнее: Механические свойства калиброванного проката
Химический состав калиброванной стали должен соответствовать требованиям таблицы 4.

5. В зависимости от назначения прутки калиброванного проката круглого, шестигранного и квадратного сечений изготовляются мерной, кратной мерной и немерной длины.
Отгрузка калиброванного проката потребителям производится в мотках массой до 1000 кг, пруткового металла в пачках массой 5000 кг.

6. Консервация или без консервации.

7. В упаковке (жёсткая или мягкая) или без упаковки.

ГОСТ 1050-2013 - для углеродистой конструкционной стали.
ГОСТ 1051-73 - калиброванный прокат из простых марок стали (холодная мех. обработка).
ГОСТ 4543-71 - для легированной конструкционной стали.
ГОСТ 1414-75 - для стали с повышенной и высокой обрабатываемостью резанием.
ГОСТ 10702-78 - для сталей холодного выдавливания и высадки.
ГОСТ 14959-79 - для рессорно-пружинных сталей.

Image is not available
Image is not available

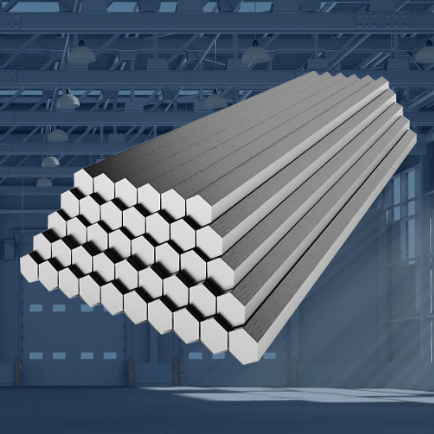

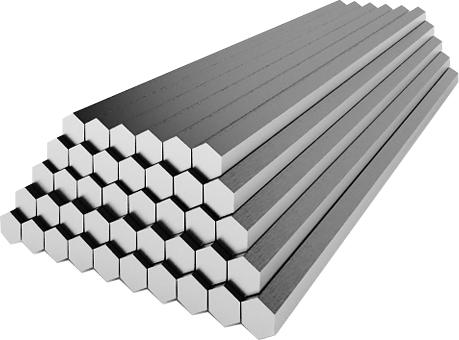

ПРОКАТ КАЛИБРОВАННЫЙ ШЕСТИГРАННЫЙ ГОСТ 8560-78

ИЗГОТАВЛИВАЮТ ИЗ РАЗЛИЧНЫХ МАРОК СТАЛИ:

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Image is not available

1. Калиброванный прокат круглого сечения производится диаметром от 3,0 до 70 мм в прутках и мотках.

2. Группы качества поверхности (В, Б, А-редко) представлены в таблице 5 и должны указываться в заказе.

3. Квалитет (величина допустимых отклонений от диаметра, размера):
h12, h11, h10, h9 - чем больше цифра, тем грубее.
Подробнее: Сортамент и предельные отклонения калиброванного проката круглого сечения - (таблица 1).

4. По заказу потребителя калиброванный прокат может поставляться как в нагартованном (без отжига)‚ так и в термообработанном (отоженном) состоянии.
Нормы механических свойств (твердость, прочностные свойства) термически обработанных (нормализованных, нормализованных с отпуском, закаленных, закаленных с отпуском) образцов калиброванного проката устанавливаются соглашением сторон или по соответствующим стандартам. Поверхность калиброванного проката должна быть чистой, гладкой, без трещин, плен, закатов и окалины.
Подробнее: Механические свойства калиброванного проката
Химический состав калиброванной стали должен соответствовать требованиям таблицы 4.

5. В зависимости от назначения прутки калиброванного проката круглого, шестигранного и квадратного сечений изготовляются мерной, кратной мерной и немерной длины.
Отгрузка калиброванного проката потребителям производится в мотках массой до 1000 кг, пруткового металла в пачках массой 5000 кг.

6. Консервация или без консервации.

7. В упаковке (жёсткая или мягкая) или без упаковки.

ГОСТ 1050-2013 - для углеродистой конструкционной стали.
ГОСТ 1051-73 - калиброванный прокат из простых марок стали (холодная мех. обработка).
ГОСТ 4543-71 - для легированной конструкционной стали.
ГОСТ 1414-75 - для стали с повышенной и высокой обрабатываемостью резанием.
ГОСТ 10702-78 - для сталей холодного выдавливания и высадки.
ГОСТ 14959-79 - для рессорно-пружинных сталей.

Image is not available

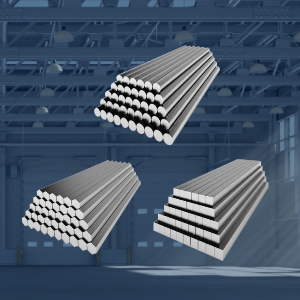

БАЗОВЫЕ ЦЕНЫ НА КАЛИБРОВАННЫЙ МЕТАЛЛОПРОКАТ *

Указанные цены действуют с 24.06.2021 г.

Для формирования правильной цены выберите ГОСТ (1051-73, 4543-71 или 1414-75):

Размер (круг), мм 3,0-4,0 5,0-8,0 8,5-9,9 10,0-11,9 12,0-19,9 20,0-30,0 30,1-49,0 50,0-80,0
Цена р/т без НДС 132 500 110 000 100 000 97 500 95 000 92 500 95 000 110 000
Цена р/т с НДС 20% 159 000 132 000 120 000 117 000 114 000 111 000 114 000 132 000



Размер (круг), мм 6,0-9,9 10,0-19,9 20,0-30,0 30,1-49,0 50,0-60,0
Цена р/т без НДС 112 500 105 000 102 500 102 500 110 000
Цена р/т с НДС 20% 135 000 126 000 123 000 123 000 132 000



Размер, мм 3,0-4,0 5,0-8,0 9,0 10,0-11,9 12,0-19,9 20,0-30,0 30,1-50,0
Цена р/т без НДС 165 000 145 000 135 000 112 500 110 000 107 500 107 500
Цена р/т с НДС 20% 198 000 174 000 162 000 135 000 132 000 129 000 129 000



В таблице представлены цены на калиброванные круги. Цена на шестигранники = цена на круги + 10%.

Обращаем Ваше внимание на то, что данная таблица базовых цен на калиброванный прокат носит исключительно информационный характер и ни при каких условиях информационные материалы и цены, размещенные на сайте, не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ.

Цена на прокат может меняться как в большую, так и в меньшую сторону, в зависимости от множества условий, таких как отсрочка платежа, стоимость доставки, долгосрочные партнерские взаимоотношения, приплат за обточку, мерную длину, термооброботку, фосфатное покрытие и т.д.

Вы можете получить скидку, уточнив цену на калиброванный металлопрокат у наших менеджеров в филиалах, либо свяжитесь через форму на сайте (внизу экрана справа).

Image is not available

ПРОКАТ КАЛИБРОВАННЫЙ ПО ГОСТ 1051-73



Калиброванный прокат круглого сечения производится диаметром от 3,0 до 70 мм в прутках и мотках. Сортамент и предельные отклонения должны соответствовать требованиям ГОСТ 7417-75. "Сталь калиброванная круглая" (таблица 1).

Калиброванный прокат шестигранного профиля производится от 5,0 до 55 мм в прутках. Размеры и предельные отклонения должны соответствовать требованиям ГОСТ 8560-78 “Сталь калиброванная шестигранная" (таблица 2).

Калиброванный прокат квадратного сечения изготовляется в цехе со стороной квадрата от 5,0 до 50 мм в прутках (возможно изготовление проката в мотках). Сортамент и предельные отклонения должны соответствовать требованиям ГОСТ 8559-75 "Сталь калиброванная квадратная" (таблица З).



Химический состав калиброванной стали должен соответствовать требованиям таблицы 4:

ГОСТ 1050-2013 - для углеродистой конструкционной стали.

ГОСТ 4543-71 - для легированной конструкционной стали.

ГОСТ 1414-75 - для стали с повышенной и высокой обрабатываемостью резанием.

ГОСТ 10702-78 - для сталей холодного выдавливания и высадки.

ГОСТ 14959-79 - для рессорно-пружинных сталей.



По заказу потребителя калиброванный прокат может поставляться как в нагартованном‚ так и в термообработанном (отоженном) состоянии.

Нормы механических свойств (твердость, прочностные свойства) термически обработанных (нормализованных, нормализованных с отпуском, закаленных, закаленных с отпуском) образцов калиброванного проката устанавливаются соглашением сторон или по соответствующим стандартам. Поверхность калиброванного проката должна быть чистой, гладкой, без трещин, плен, закатов и окалины.

Группы качества поверхности представлены в таблица 5 и должны указываться в заказе.

В зависимости от назначения прутки калиброванного проката круглого, шестигранного и квадратного сечений изготовляются мерной, кратной мерной и немерной длины.

Отгрузка калиброванного проката потребителям производится в мотках массой до 1000 кг, пруткового металла в пачках массой 5000 кг.



Сортамент и предельные отклонения калиброванного проката круглого сечения



Таблица 1
Диаметр, мм Предельные отклонения, мм Изменения диаметра в интервале, мм
h9 h10 h11 h12
3.0 -0.025 -0.040 -0.060 -0.100 -
3.1-6.0 -0.030 -0.048 -0.075 -0.120 0.1-0.2
6.1-10.0 -0.036 -0.058 -0.090 -0.150 0.1-0.3
10.2-18.0 -0.043 -0.070 -0.110 -0.180 0.2-0.3
18.5-30.0 -0.052 -0.084 -0.130 -0.210 0.5-1.0
31.0-50.0 -0.062 -0.100 -0.160 -0.250 1.0-2.0

Примечание:

  1. 1. Калиброванный прокат производится с полем допуска h11- h12.
  2. 2. Овальность сечения не должна превышать предельных отклонений по диаметру.



Сортамент и предельные отклонения калиброванного проката шестигранного сечения

Таблица 2
Размер под "ключ", мм Предельные отклонения, мм Изменения размера под "ключ" в интервале, мм
h10 h11 h12
3.0 -0.040 -0.060 -0.100 -
3.1-6.0 -0.048 -0.075 -0.120 0.3-0.5
6.5-10.0 -0.058 -0.090 -0.150 0.5-1.0
11.0-18.0 -0.070 -0.110 -0.180 1.0
19.0-30.0 -0.084 -0.130 -0.210 1.0-2.0
32.0-50.0 -0.100 -0.160 -0.250 1.0-2.0

Примечание:

  1.  Калиброванный прокат производится с полем допуска h11- h12.
  2. Скручивание прутка вокруг продольной оси не должно превышать З° на 1 м.



    Сортамент и предельные отклонения калиброванного проката квадратного сечения

Таблица 3
Сторона квадрата, мм Предельные отклонения, мм Изменения стороны квадрата в интервале, мм
h10 h11 h12
3.0 -0.040 -0.060 -0.100 -
3.2-6.0 -0.048 -0.075 -0.120 0.3-0.5
6.3-10.0 -0.058 -0.080 -0.150 0.7-1.0
11.0-18.0 -0.070 -0.110 -0.180 1.0
19.0-30.0 -0.084 -0.130 -0.210 1.0-2.0
32.0-50.0 -0.100 -0.160 -0.250 1.0-2.0

Примечание:

  1. Калиброванный прокат производится с полем допуска h11- h12.
  2. Скручивание прутка на 1 м длины не должно превышать З°.



    Марки и химический состав стали, обрабатываемой в цехе

Таблица 4
ГОСТ Марка стали Массовая доля элементов, %
Углерод Кремний, не более Марганец Хром, не более Сера, не более Фосфор, не более Никель, не более
380-88 2пс 0,09-0,15 0,05-0,15 0,25-0,50 - 0,005 0,005 -
2сп 0,09-0,15 0,15-0,30 0,25-0,50 - 0,005 0,005 -
3пс 0,14-0,22 0,05-0,15 0,40-0,65 - 0,005 0,005 -
1050-88 10кп 0,07-0,14 0,07 0,25-0,50 0,15 0,040 0,035 -
10 0,07-0,14 0,17-0,37 0,35-0,65 0,15 0,040 0,035 -
20кп 0,17-0,24 0,07 0,25-0,50 0,25 0,040 0,035 -
20 0,17-0,24 0,17-0,37 0,35-0,65 0,25 0,040 0,035 -
35 0,32-0,40 0,17-0,37 0,50-0,80 0,25 0,040 0,035 -
40 0,37-0,45 0,17-0,37 0,50-0,80 0,25 0,040 0,035 -
45 0,42-0,50 0,17-0,37 0,50-0,80 0,25 0,040 0,035 -
50 0,47-0,55 0,17-0,37 0,50-0,80 0,25 0,040 0,035 -
4543-71 15х 0,12-0,18 0,17-0,37 0,40-0,70 0,70-1,00 0,035 0,035 -
20х 0,17-0,23 0,17-0,37 0,50-0,80 0,70-1,00 0,035 0,035 -
35х 0,31-0,39 0,17-0,37 0,50-0,80 0,80-1,00 0,035 0,035 -
40х 0,36-0,44 0,17-0,37 0,50-0,80 0,80-1,00 0,035 0,035 -
45х 0,41-0,49 0,17-0,37 0,50-0,80 0,80-1,00 0,035 0,035 -
15Г 0,12-0,19 0,17-0,37 0,40-0,70 - 0,035 0,035 -
20Г 0,17-0,24 0,17-0,37 0,50-0,80 - 0,035 0,035 -
40Г 0,37-0,45 0,17-0,37 0,50-0,80 - 0,035 0,035 -
50Г 0,48-0,56 0,17-0,37 0,50-0,80 - 0,035 0,035 -
18ХГГ 0,17-0,23 0,17-0,37 0,80-1,10 1,00-1,30 0,035 0,035 -
12ХН 0,09-0,15 0,17-0,37 0,30-0,60 0,40-0,70 0,035 0,035 0,50-0,80
40ХН 0,36-0,44 0,17-0,37 0,50-0,80 0,45-0,75 0,035 0,035 1,00-1,40
30ХГСН2А 0,27-0,34 0,9-1,2 1,00-1,30 0,90-1,20 0,035 0,035 1,4-1,8
40ХН2МА 0,37-0,44 0,17-0,37 0,50-0,80 0,60-0,90 0,035 0,035 1,25-1,65
1414-75 А12 0,08-0,16 0,15-0,35 0,70-1,10 - 0,08-0,20 0,08-0,15 -
А20 0,17-0,25 0,15-0,35 0,70-1,10 - 0,08-0,15 0,06 -
А30 0,26-0,35 0,15-0,35 0,70-1,10 - 0,08-0,15 0,06 -
14959-79 65Г 0,62-0,70 0,17-0,37 0,90-1,20 0,25 0,040 0,035 -
70Г 0,67-0,75 0,17-0,37 0,90-1,20 0,25 0,040 0,035 -
60С2А 0,58-0,63 1,6-2,0 0,60-0,90 0,25 0,025 0,025 -
60С2Г 0,55-0,65 1,8-2,2 0,70-1,0 0,30 0,025 0,025 -
50ХФА 0,46-0,54 0,17-0,37 0,50-0,80 0,80-1,10 0,025 0,025 -

Характеристика качества поверхности калиброванного проката

Таблица 5
Группа качества поверхности Поле допуска калиброванной стали Допускаемые дефекты поверхности Наибольшая глубина запекания дефектов
А h9 отдельные мелкие риски механического происхождения Устанавливается соотношением сторон
h10 1/2 предельных отклонений
Б h10 отдельные мелкие риски механического происхождения, остатки окалины, отпечатки, рябизна, пологие зачистки, следы от зачистки абразивом Предельные отклонения
h11
h12
h10 отдельные мелкие риски механического происхождения, остатки окалины, отпечатки, рябизна, пологие зачистки, следы от зачистки абразивом, отдельные мелкие раскованные и раскатанные пузыри и загрязнения (волосовины). Предельные отклонения
h11
В h12 отдельные мелкие риски механического
происхождения, остатки окалины, отпечатки, рябизна, пологие зачистки, следы от зачистки абразивом. Кроме того, отдельные мелкие раскованные и
раскатанные пузыри и загрязнения (волосовины)
Предельные отклонения
Предельные отклонения по h11

Прокат из конструкционной стали высокой обрабатываемости резанием ГОСТ 1414-75



Из всего сортамента сталей, содержащихся в данном стандарте, в цехе перерабатываются три марки А12‚ А2О и АЗО. причем выпускается калиброванный прокат, хотя имеется техническая возможность производить сталь со специальной отделкой поверхности.

Калиброванный прокат указанных выше марок стали применяется для обработки на станках и автоматах во всех отраслях народного хозяйства.

Калиброванный прокат выпускается как круглого, так и шестигранного сечения. Сортамент выпускаемой продукции и допускаемые отклонения по диаметру представлены в таблицах 1-2.

Химический состав стали марок А12, А2О и АЗО должен соответствовать данным таблицы 4.

Калиброванный прокат поставляется в нагартованном состоянии. Механические свойства и твердость калиброванного проката представлены в таблице 6. Качество поверхности калиброванного проката должно соответствовать требованиям группы В ГОСТ 1051-73 (таблица 5).

Макроструктура стали не должна иметь флокенов. усадочной раковины.

рыхлости, пузырей. трещин, расслоений, шлаковых включений.



Механические свойства калиброванного проката

Таблица 6
Марка стали Размер, мм Временное сопротивление разрыву, H/мм² (кгс/мм²) Относительное удлинение, % Число твердости, HB
не более
А-12 30 и менее 510 (52)
460 (47)
7
7
217
217
А-20 свыше 30 все размеры 530 (54) 7 217
А-30 все размеры 540 (55) 6 223

ХАРАКТЕРИСТИКИ И СВОЙСТВА КАЛИБРОВАННОГО МЕТАЛЛОПРОКАТА

СВОЙСТВА И ХАРАКТЕРИСТИКИ КАЛИБРОВАННОГО МЕТАЛЛОПРОКАТА

Image is not available

КАЛЬКУЛЯТОР ЧЕРНОГО МЕТАЛЛОПРОКАТА

Image is not available
Калькулятор металлопроката предоставлен сайтом calcus.ru
Slider

Калиброванный металлопрокат

прокат калиброванный

Базовые цены *

Указанные цены действуют с 24.06.2021 г.

Для формирования правильной цены выберите ГОСТ (1051-73, 4543-71 или 1414-75):

Размер (круг), мм 3,0-4,0 5,0-8,0 8,5-9,9 10,0-11,9 12,0-19,9 20,0-30,0 30,1-49,0 50,0-80,0
Цена р/т без НДС 132 500 110 000 100 000 97 500 95 000 92 500 95 000 110 000
Цена р/т с НДС 20% 159 000 132 000 120 000 117 000 114 000 111 000 114 000 132 000



Размер (круг), мм 6,0-9,9 10,0-19,9 20,0-30,0 30,1-49,0 50,0-60,0
Цена р/т без НДС 112 500 105 000 102 500 102 500 110 000
Цена р/т с НДС 20% 135 000 126 000 123 000 123 000 132 000



Размер, мм 3,0-4,0 5,0-8,0 9,0 10,0-11,9 12,0-19,9 20,0-30,0 30,1-50,0
Цена р/т без НДС 165 000 145 000 135 000 112 500 110 000 107 500 107 500
Цена р/т с НДС 20% 198 000 174 000 162 000 135 000 132 000 129 000 129 000



В таблице представлены цены на калиброванные круги. Цена на шестигранники = цена на круги + 10%.

Обращаем Ваше внимание на то, что данная таблица базовых цен на калиброванный прокат носит исключительно информационный характер и ни при каких условиях информационные материалы и цены, размещенные на сайте, не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ.

Цена на прокат может меняться как в большую, так и в меньшую сторону, в зависимости от множества условий, таких как отсрочка платежа, стоимость доставки, долгосрочные партнерские взаимоотношения, приплат за обточку, мерную длину, термооброботку, фосфатное покрытие и т.д.

Вы можете получить скидку, уточнив цену на калиброванный металлопрокат у наших менеджеров в филиалах, либо свяжитесь через форму на сайте (внизу экрана справа).

ПРОКАТ КАЛИБРОВАННЫЙ ПО ГОСТ 1051-73



Калиброванный прокат круглого сечения производится диаметром от 3,0 до 70 мм в прутках и мотках. Сортамент и предельные отклонения должны соответствовать требованиям ГОСТ 7417-75. "Сталь калиброванная круглая" (таблица 1).

Калиброванный прокат шестигранного профиля производится от 5,0 до 55 мм в прутках. Размеры и предельные отклонения должны соответствовать требованиям ГОСТ 8560-78 “Сталь калиброванная шестигранная" (таблица 2).

Калиброванный прокат квадратного сечения изготовляется в цехе со стороной квадрата от 5,0 до 50 мм в прутках (возможно изготовление проката в мотках). Сортамент и предельные отклонения должны соответствовать требованиям ГОСТ 8559-75 "Сталь калиброванная квадратная" (таблица З).



Химический состав калиброванной стали должен соответствовать требованиям таблицы 4:

ГОСТ 1050-2013 - для углеродистой конструкционной стали.

ГОСТ 4543-71 - для легированной конструкционной стали.

ГОСТ 1414-75 - для стали с повышенной и высокой обрабатываемостью резанием.

ГОСТ 10702-78 - для сталей холодного выдавливания и высадки.

ГОСТ 14959-79 - для рессорно-пружинных сталей.



По заказу потребителя калиброванный прокат может поставляться как в нагартованном‚ так и в термообработанном (отоженном) состоянии.

Нормы механических свойств (твердость, прочностные свойства) термически обработанных (нормализованных, нормализованных с отпуском, закаленных, закаленных с отпуском) образцов калиброванного проката устанавливаются соглашением сторон или по соответствующим стандартам. Поверхность калиброванного проката должна быть чистой, гладкой, без трещин, плен, закатов и окалины.

Группы качества поверхности представлены в таблица 5 и должны указываться в заказе.

В зависимости от назначения прутки калиброванного проката круглого, шестигранного и квадратного сечений изготовляются мерной, кратной мерной и немерной длины.

Отгрузка калиброванного проката потребителям производится в мотках массой до 1000 кг, пруткового металла в пачках массой 5000 кг.



Сортамент и предельные отклонения калиброванного проката круглого сечения



Таблица 1
Диаметр, мм Предельные отклонения, мм Изменения диаметра в интервале, мм
h9 h10 h11 h12
3.0 -0.025 -0.040 -0.060 -0.100 -
3.1-6.0 -0.030 -0.048 -0.075 -0.120 0.1-0.2
6.1-10.0 -0.036 -0.058 -0.090 -0.150 0.1-0.3
10.2-18.0 -0.043 -0.070 -0.110 -0.180 0.2-0.3
18.5-30.0 -0.052 -0.084 -0.130 -0.210 0.5-1.0
31.0-50.0 -0.062 -0.100 -0.160 -0.250 1.0-2.0

Примечание:

  1. 1. Калиброванный прокат производится с полем допуска h11- h12.
  2. 2. Овальность сечения не должна превышать предельных отклонений по диаметру.



Сортамент и предельные отклонения калиброванного проката шестигранного сечения

Таблица 2
Размер под "ключ", мм Предельные отклонения, мм Изменения размера под "ключ" в интервале, мм
h10 h11 h12
3.0 -0.040 -0.060 -0.100 -
3.1-6.0 -0.048 -0.075 -0.120 0.3-0.5
6.5-10.0 -0.058 -0.090 -0.150 0.5-1.0
11.0-18.0 -0.070 -0.110 -0.180 1.0
19.0-30.0 -0.084 -0.130 -0.210 1.0-2.0
32.0-50.0 -0.100 -0.160 -0.250 1.0-2.0

Примечание:

  1.  Калиброванный прокат производится с полем допуска h11- h12.
  2. Скручивание прутка вокруг продольной оси не должно превышать З° на 1 м.



    Сортамент и предельные отклонения калиброванного проката квадратного сечения

Таблица 3
Сторона квадрата, мм Предельные отклонения, мм Изменения стороны квадрата в интервале, мм
h10 h11 h12
3.0 -0.040 -0.060 -0.100 -
3.2-6.0 -0.048 -0.075 -0.120 0.3-0.5
6.3-10.0 -0.058 -0.080 -0.150 0.7-1.0
11.0-18.0 -0.070 -0.110 -0.180 1.0
19.0-30.0 -0.084 -0.130 -0.210 1.0-2.0
32.0-50.0 -0.100 -0.160 -0.250 1.0-2.0

Примечание:

  1. Калиброванный прокат производится с полем допуска h11- h12.
  2. Скручивание прутка на 1 м длины не должно превышать З°.



    Марки и химический состав стали, обрабатываемой в цехе

Таблица 4
ГОСТ Марка стали Массовая доля элементов, %
Углерод Кремний, не более Марганец Хром, не более Сера, не более Фосфор, не более Никель, не более
380-88 2пс 0,09-0,15 0,05-0,15 0,25-0,50 - 0,005 0,005 -
2сп 0,09-0,15 0,15-0,30 0,25-0,50 - 0,005 0,005 -
3пс 0,14-0,22 0,05-0,15 0,40-0,65 - 0,005 0,005 -
1050-88 10кп 0,07-0,14 0,07 0,25-0,50 0,15 0,040 0,035 -
10 0,07-0,14 0,17-0,37 0,35-0,65 0,15 0,040 0,035 -
20кп 0,17-0,24 0,07 0,25-0,50 0,25 0,040 0,035 -
20 0,17-0,24 0,17-0,37 0,35-0,65 0,25 0,040 0,035 -
35 0,32-0,40 0,17-0,37 0,50-0,80 0,25 0,040 0,035 -
40 0,37-0,45 0,17-0,37 0,50-0,80 0,25 0,040 0,035 -
45 0,42-0,50 0,17-0,37 0,50-0,80 0,25 0,040 0,035 -
50 0,47-0,55 0,17-0,37 0,50-0,80 0,25 0,040 0,035 -
4543-71 15х 0,12-0,18 0,17-0,37 0,40-0,70 0,70-1,00 0,035 0,035 -
20х 0,17-0,23 0,17-0,37 0,50-0,80 0,70-1,00 0,035 0,035 -
35х 0,31-0,39 0,17-0,37 0,50-0,80 0,80-1,00 0,035 0,035 -
40х 0,36-0,44 0,17-0,37 0,50-0,80 0,80-1,00 0,035 0,035 -
45х 0,41-0,49 0,17-0,37 0,50-0,80 0,80-1,00 0,035 0,035 -
15Г 0,12-0,19 0,17-0,37 0,40-0,70 - 0,035 0,035 -
20Г 0,17-0,24 0,17-0,37 0,50-0,80 - 0,035 0,035 -
40Г 0,37-0,45 0,17-0,37 0,50-0,80 - 0,035 0,035 -
50Г 0,48-0,56 0,17-0,37 0,50-0,80 - 0,035 0,035 -
18ХГГ 0,17-0,23 0,17-0,37 0,80-1,10 1,00-1,30 0,035 0,035 -
12ХН 0,09-0,15 0,17-0,37 0,30-0,60 0,40-0,70 0,035 0,035 0,50-0,80
40ХН 0,36-0,44 0,17-0,37 0,50-0,80 0,45-0,75 0,035 0,035 1,00-1,40
30ХГСН2А 0,27-0,34 0,9-1,2 1,00-1,30 0,90-1,20 0,035 0,035 1,4-1,8
40ХН2МА 0,37-0,44 0,17-0,37 0,50-0,80 0,60-0,90 0,035 0,035 1,25-1,65
1414-75 А12 0,08-0,16 0,15-0,35 0,70-1,10 - 0,08-0,20 0,08-0,15 -
А20 0,17-0,25 0,15-0,35 0,70-1,10 - 0,08-0,15 0,06 -
А30 0,26-0,35 0,15-0,35 0,70-1,10 - 0,08-0,15 0,06 -
14959-79 65Г 0,62-0,70 0,17-0,37 0,90-1,20 0,25 0,040 0,035 -
70Г 0,67-0,75 0,17-0,37 0,90-1,20 0,25 0,040 0,035 -
60С2А 0,58-0,63 1,6-2,0 0,60-0,90 0,25 0,025 0,025 -
60С2Г 0,55-0,65 1,8-2,2 0,70-1,0 0,30 0,025 0,025 -
50ХФА 0,46-0,54 0,17-0,37 0,50-0,80 0,80-1,10 0,025 0,025 -

Характеристика качества поверхности калиброванного проката

Таблица 5
Группа качества поверхности Поле допуска калиброванной стали Допускаемые дефекты поверхности Наибольшая глубина запекания дефектов
А h9 отдельные мелкие риски механического происхождения Устанавливается соотношением сторон
h10 1/2 предельных отклонений
Б h10 отдельные мелкие риски механического происхождения, остатки окалины, отпечатки, рябизна, пологие зачистки, следы от зачистки абразивом Предельные отклонения
h11
h12
h10 отдельные мелкие риски механического происхождения, остатки окалины, отпечатки, рябизна, пологие зачистки, следы от зачистки абразивом, отдельные мелкие раскованные и раскатанные пузыри и загрязнения (волосовины). Предельные отклонения
h11
В h12 отдельные мелкие риски механического
происхождения, остатки окалины, отпечатки, рябизна, пологие зачистки, следы от зачистки абразивом. Кроме того, отдельные мелкие раскованные и
раскатанные пузыри и загрязнения (волосовины)
Предельные отклонения
Предельные отклонения по h11

Прокат из конструкционной стали высокой обрабатываемости резанием ГОСТ 1414-75



Из всего сортамента сталей, содержащихся в данном стандарте, в цехе перерабатываются три марки А12‚ А2О и АЗО. причем выпускается калиброванный прокат, хотя имеется техническая возможность производить сталь со специальной отделкой поверхности.

Калиброванный прокат указанных выше марок стали применяется для обработки на станках и автоматах во всех отраслях народного хозяйства.

Калиброванный прокат выпускается как круглого, так и шестигранного сечения. Сортамент выпускаемой продукции и допускаемые отклонения по диаметру представлены в таблицах 1-2.

Химический состав стали марок А12, А2О и АЗО должен соответствовать данным таблицы 4.

Калиброванный прокат поставляется в нагартованном состоянии. Механические свойства и твердость калиброванного проката представлены в таблице 6. Качество поверхности калиброванного проката должно соответствовать требованиям группы В ГОСТ 1051-73 (таблица 5).

Макроструктура стали не должна иметь флокенов. усадочной раковины.

рыхлости, пузырей. трещин, расслоений, шлаковых включений.



Механические свойства калиброванного проката

Таблица 6
Марка стали Размер, мм Временное сопротивление разрыву, H/мм² (кгс/мм²) Относительное удлинение, % Число твердости, HB
не более
А-12 30 и менее 510 (52)
460 (47)
7
7
217
217
А-20 свыше 30 все размеры 530 (54) 7 217
А-30 все размеры 540 (55) 6 223

Калькулятор металлопроката

Калькулятор металлопроката предоставлен сайтом calcus.ru
